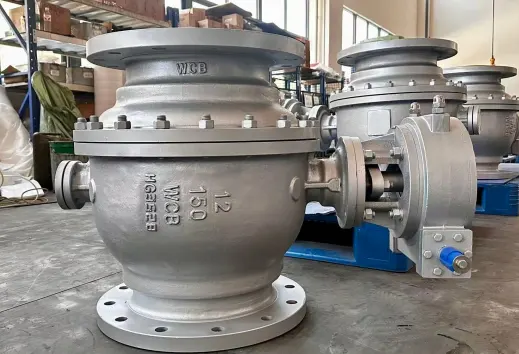

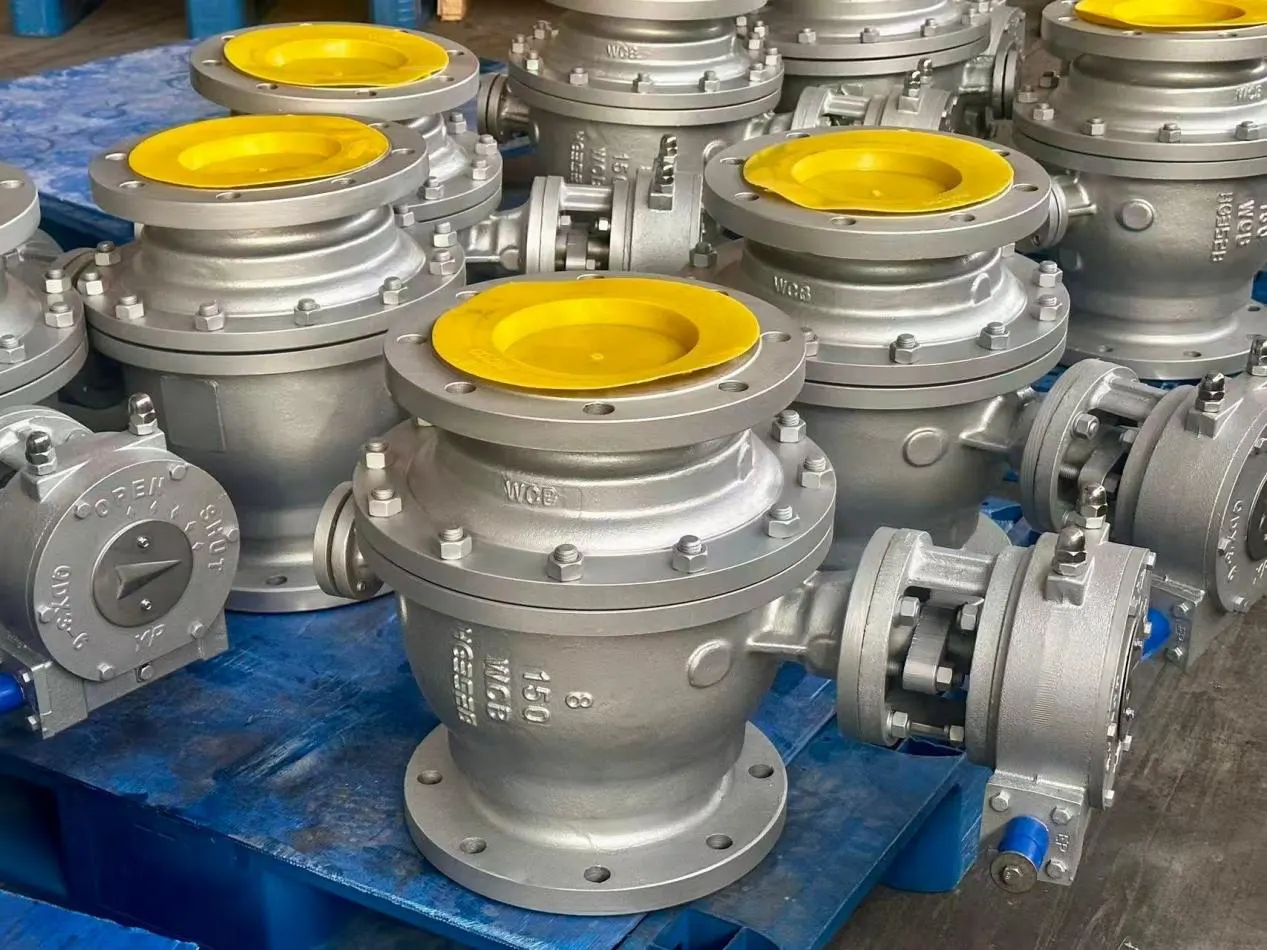

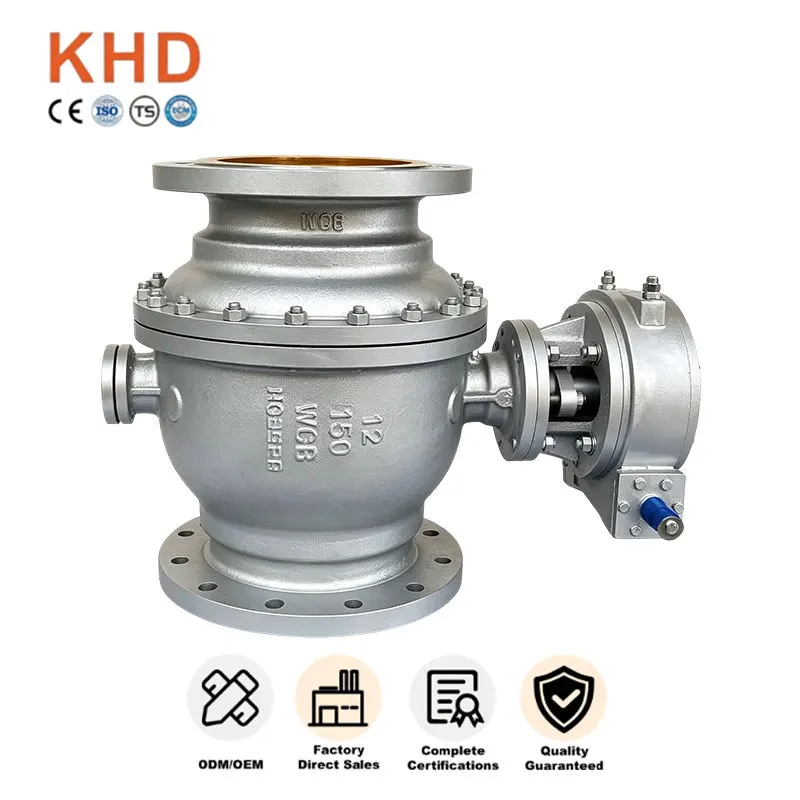

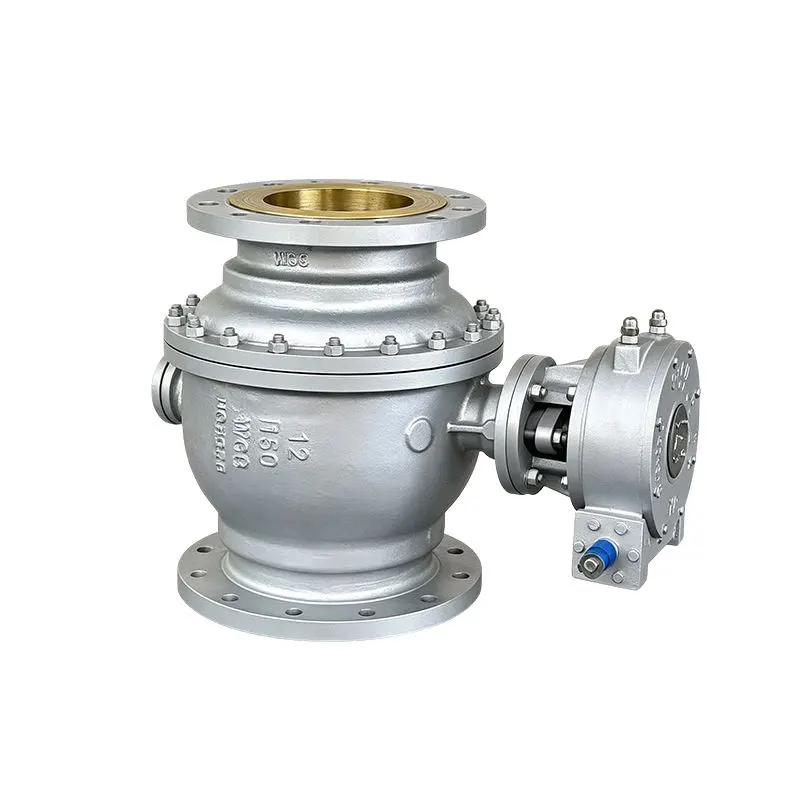

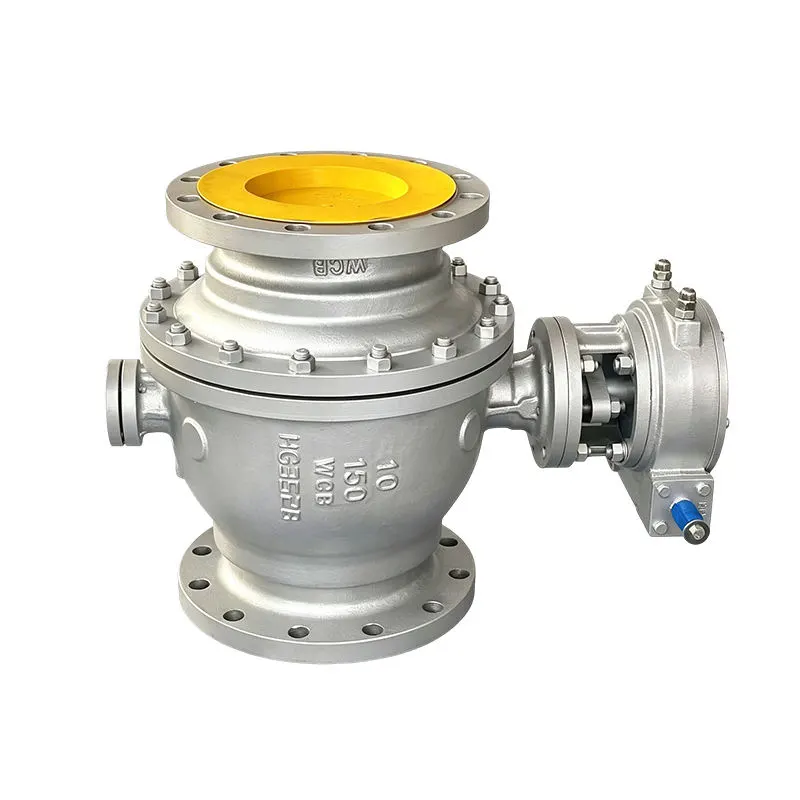

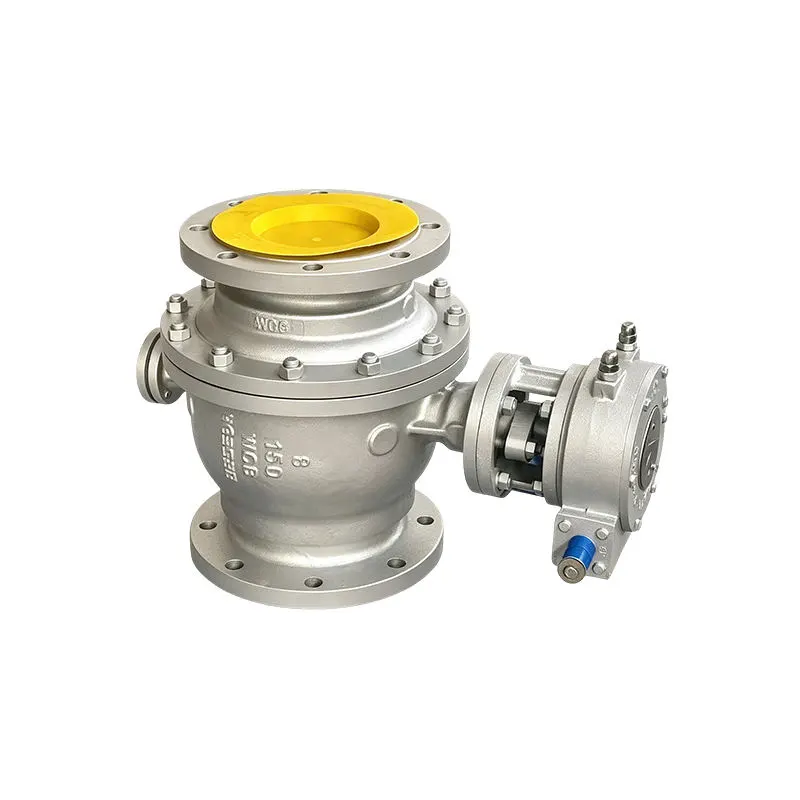

WCB કાર્બન સ્ટીલ ફિક્સ્ડ બોલ વાલ્વ

WCB કાર્બન સ્ટીલ ફિક્સ્ડ બોલ વાલ્વ એ હુઆડુ વાલ્વ ગ્રૂપ દ્વારા ઉત્પાદિત પાઇપલાઇન આઇસોલેશન અને ફ્લો કંટ્રોલ માટે બનાવવામાં આવેલ હેવી ડ્યુટી ઔદ્યોગિક વાલ્વ છે. તે ટ્રુનિઅન ફિક્સ્ડ બોલ ડિઝાઇન અને A216 WCB કાર્બન સ્ટીલ સામગ્રીને અપનાવે છે, જે ઉચ્ચ દબાણની જટિલ પાઇપલાઇન કામ કરવાની પરિસ્થિતિઓ માટે યોગ્ય છે.

આ ઔદ્યોગિક વાલ્વ સતત ઉચ્ચ દબાણ સેવા અને લાંબા સાયકલ ઓપરેશન હેઠળ વિશ્વસનીય રીતે કાર્ય કરે છે, જે પ્રોજેક્ટ માટે વ્યાપકપણે પસંદ કરવામાં આવે છે જ્યાં સીલિંગ સલામતી અને લાંબી સેવા જીવન મુખ્ય આવશ્યકતાઓ છે.

કાચો માલ અને માળખાકીય ફાયદા

પ્રીમિયમ A216 WCB કાર્બન સ્ટીલ બોડી

WCB કાર્બન સ્ટીલ ફિક્સ્ડ બોલ વાલ્વ A216 WCB કાર્બન સ્ટીલમાંથી કાસ્ટ કરવામાં આવે છે, જે આ મુખ્ય ગુણો લાવે છે:

-ઉચ્ચ યાંત્રિક શક્તિ અને ઉત્તમ અસર પ્રતિકાર

-પ્રેશર સર્જ અને વોટર હેમર સામે સારી તાપમાન અનુકૂલનક્ષમતા

-ઉચ્ચ દબાણ વર્ગ સેવા માટે દિવાલની પૂરતી જાડાઈ

- આંતરિક અને સપાટીની ખામીઓને દૂર કરવા માટે સખત કાસ્ટિંગ નિરીક્ષણ

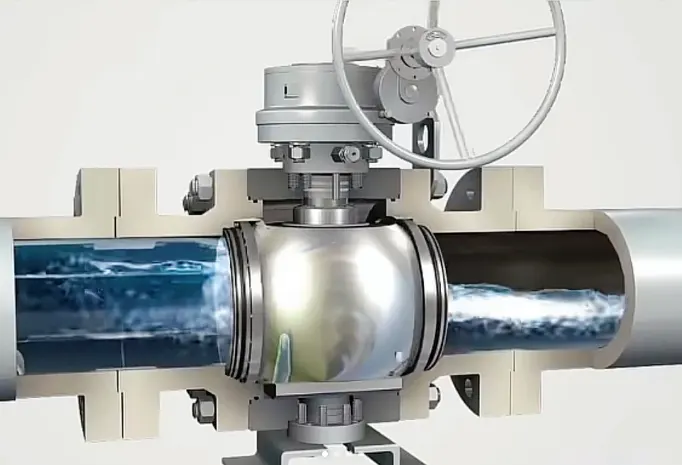

ટ્રુનિયન માઉન્ટેડ ફિક્સ્ડ બોલ સ્ટ્રક્ચર

સામાન્ય ફ્લોટિંગ બોલ વાલ્વથી અલગ, અમારી ટ્રુનિયન ફિક્સ્ડ બોલ ડિઝાઇન મોટા ભાગના પાઇપલાઇન પ્રેશર લોડને ઉપલા અને નીચલા સપોર્ટ શાફ્ટમાં સ્થાનાંતરિત કરે છે. બોલ સ્થિતિમાં લૉક રહે છે, તેથી વાલ્વ બેઠકો માત્ર ન્યૂનતમ સંપર્ક બળ ધરાવે છે. તે સતત ઉચ્ચ દબાણ હેઠળ વારંવાર ખુલ્લા-બંધ ચક્ર સાથે પણ સીટ ઘર્ષણને મોટા પ્રમાણમાં ઘટાડે છે. સ્થિર દ્વિ-દિશાયુક્ત સીલિંગ દબાણની દિશાને ધ્યાનમાં લીધા વિના લિકેજને અટકાવે છે, જટિલ પ્રક્રિયા લૂપ્સ માટે સિસ્ટમની સલામતીમાં સુધારો કરે છે.

ઑપ્ટિમાઇઝ સીલિંગ અને સલામતી બાંધકામ

વસંત લોડ ફ્લોટિંગ સીટ એસેમ્બલી આ WCB કાર્બન સ્ટીલ ફિક્સ્ડ બોલ વાલ્વ માટે સજ્જ છે. ચુસ્ત શટ-ઑફ કામગીરીને ટકાવી રાખવા માટે હજારો ઑપરેશન પછી સ્પ્રિંગ્સમાં બિલ્ટ, નાના વસ્ત્રો માટે વળતર આપે છે. એન્ટી બ્લો આઉટ સ્ટેમ અચાનક પ્રેશર સ્પાઇક્સ સામે માનક સુરક્ષા લક્ષણ તરીકે કામ કરે છે. મલ્ટિ-લેયર ગ્રેફાઇટ પેકિંગ સ્ટેમ ગેપ્સની આસપાસ ફ્યુજિટિવ ઉત્સર્જનને ઘટાડે છે. બધા સીલિંગ ઘટકો સામાન્ય સ્પેરપાર્ટ્સને બદલે ઉચ્ચ દબાણ, મધ્યમ તાપમાને કામ કરતા મીડિયા માટે ખાસ મેળ ખાતા હોય છે.

મુખ્ય લક્ષણો

ટેકનિકલ વિશિષ્ટતાઓ

માનક પરિમાણો

કદ: DN50-DN1200

પ્રેશર રેટિંગ: Class150-Class2500

સામગ્રી: A216 WCB કાર્બન સ્ટીલ

માળખું: ટ્રુનિઅન માઉન્ટેડ ફિક્સ્ડ બોલ વાલ્વ

તાપમાન શ્રેણી:-29℃ ~ 425℃

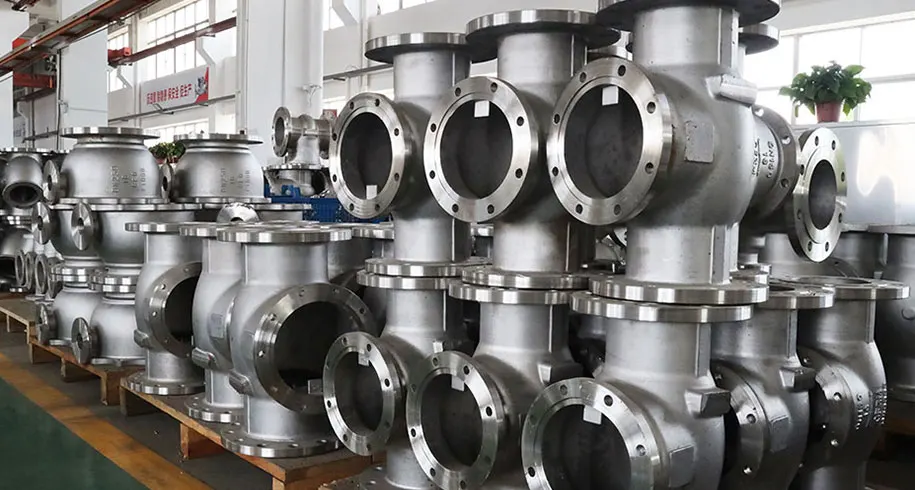

ઉત્પાદન પ્રક્રિયા

WCB કાર્બન સ્ટીલ ફિક્સ્ડ બોલ વાલ્વ આમાંથી પસાર થાય છે:

- લાયક A216 WCB કાસ્ટિંગ ઉત્પાદન

- સ્થિર સામગ્રીની મિલકત માટે હીટ ટ્રીટમેન્ટ

- સીલિંગ સપાટીઓ માટે CNC ચોકસાઇ મશીનિંગ

- મેળ ખાતા સીલિંગ અને એક્ટ્યુએટર ઘટકો સાથે એસેમ્બલી

પ્રદર્શન લક્ષણો

- વારંવાર સાયકલ ચલાવવાની સેવા માટે લો વેયર ટ્રુનિયન માળખું

- વિશ્વસનીય દ્વિ-દિશાયુક્ત ચુસ્ત શટઓફ

- સતત ઊંચા પાઇપલાઇન દબાણ હેઠળ ઓછી બેઠક નિષ્ફળતા દર

- બહુવિધ એક્ટ્યુએટર વિકલ્પો સાથે સુસંગત: મેન્યુઅલ ગિયર, ન્યુમેટિક, ઇલેક્ટ્રિક

- ફુલ-ઓપન/ફુલ -ક્લોઝ આઇસોલેશન સેવા માટે રચાયેલ છે

એપ્લિકેશન વિસ્તારો

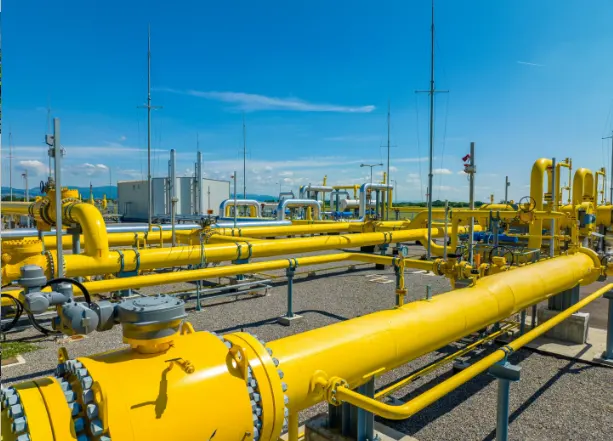

તેલ અને ગેસ ઉદ્યોગ

WCB કાર્બન સ્ટીલ ફિક્સ્ડ બોલ વાલ્વ આમાં વ્યાપકપણે લાગુ થાય છે:

- કુદરતી ગેસ ટ્રાન્સમિશન મુખ્ય પાઇપલાઇન્સ

- ઓઈલ રિફાઈનરી પ્રોસેસ લાઈનો

- ક્રૂડ ઓઇલ ટ્રાન્સફરની સુવિધા

- ગેસ ગેધરિંગ સ્ટેશન પાઇપિંગ સિસ્ટમ્સ

પેટ્રોકેમિકલ ઉદ્યોગ

- ઉચ્ચ દબાણ પેટ્રોકેમિકલ પ્રક્રિયા લૂપ્સ

- પ્રક્રિયા એકમ મુખ્ય અલગતા પાઇપલાઇન્સ

- મધ્યમ તાપમાન નોન-કોરોસિવ અને હળવા-કાટવાળું પ્રવાહી સર્કિટ

પાવર ઇન્ડસ્ટ્રી

- પાવર પ્લાન્ટની મુખ્ય પ્રક્રિયા પાઇપિંગ

- હેવી ડ્યુટી ઔદ્યોગિક પ્લાન્ટ લૂપ સિસ્ટમ્સ

સામાન્ય ઔદ્યોગિક પ્રોજેક્ટ્સ

- નવા EPC પ્રોજેક્ટ પાઇપલાઇન પેકેજો બનાવો

- હાલની પાઈપલાઈન રિનોવેશન અને રેટ્રોફિટનું કામ

- મુશ્કેલ જાળવણી ઍક્સેસ અને ઉચ્ચ સુરક્ષા જરૂરિયાતો સાથે ઔદ્યોગિક સાઇટ્સ

ગુણવત્તા નિયંત્રણ અને પ્રોજેક્ટ પ્રાપ્તિ સપોર્ટ

ISO, CE અને API પ્રમાણપત્રો સાથે પ્રમાણિત વાલ્વ ઉત્પાદક તરીકે, દરેક WCB કાર્બન સ્ટીલ ફિક્સ્ડ બોલ વાલ્વ શિપમેન્ટ પહેલાં સંપૂર્ણ ફેક્ટરી પરીક્ષણોમાંથી પસાર થાય છે, જેમાં હાઇડ્રોસ્ટેટિક શેલ ટેસ્ટ, સીટ સીલિંગ ટેસ્ટ અને ડાયમેન્શનલ ઇન્સ્પેક્શનનો સમાવેશ થાય છે. હેવી ડ્યુટી મોટા કદના વાલ્વ માટે નમૂનાની તપાસ કર્યા વિના સંપૂર્ણ ભાગ પરીક્ષણ લાગુ કરવામાં આવે છે. કાચા માલની ચકાસણી, કાસ્ટિંગ નિરીક્ષણ, એસેમ્બલી દેખરેખ અને ફિનિશ્ડ વાલ્વ પરીક્ષણ સમગ્ર ઉત્પાદન વર્કફ્લો દ્વારા ચાલે છે. ટેન્ડર સબમિશન અને સાઇટ સ્વીકૃતિ માટે સામગ્રી પરીક્ષણ પ્રમાણપત્રો અને નિરીક્ષણ અહેવાલો પ્રદાન કરી શકાય છે.

લવચીક રૂપરેખાંકન વિકલ્પો સાઇટ પર કામ કરવાની પરિસ્થિતિઓ અનુસાર ઉપલબ્ધ છે, વિવિધ દબાણ ગ્રેડને આવરી લે છે, સીલિંગ સામગ્રી સંયોજનો અને બહુવિધ ઓપરેટિંગ મોડ્સ. લવચીક MOQ નમૂના પરીક્ષણ, નાના બેચ સ્ટોક સપ્લાય અને મોટા વોલ્યુમ બલ્ક પ્રોજેક્ટ ઓર્ડરને સપોર્ટ કરે છે. Huadu Valve Groupના WCB ફિક્સ્ડ બોલ વાલ્વ વૈશ્વિક સ્તરે નિકાસ કરવામાં આવે છે અને વિશ્વવ્યાપી ઔદ્યોગિક ગ્રાહકો પાસેથી પુનરાવર્તિત ઓર્ડર મેળવે છે.

વાસ્તવિક વિશ્વની સાઇટની ટકાઉપણું માટે સીટ અને સ્ટેમ સીલિંગ કેવી રીતે બનાવવામાં આવે છે?

અમે આ નિશ્ચિત બોલ વાલ્વ માટે સ્પ્રિંગ લોડેડ ફ્લોટિંગ સીટ ડિઝાઇનનો ઉપયોગ કરીએ છીએ. આંતરિક ઝરણા સીટને બોલની સપાટી પર દબાવી રાખે છે. જ્યારે હજારો ઓપરેશન્સ પછી મામૂલી વસ્ત્રો થાય છે, ત્યારે સ્પ્રિંગ્સ નાના ગાબડાંની ભરપાઈ કરી શકે છે, સમય જતાં સારી સીલિંગ કામગીરી જાળવી રાખે છે. એન્ટિ-બ્લો આઉટ સ્ટેમ સ્ટ્રક્ચર માનક સુરક્ષા સુવિધા તરીકે બિલ્ટ ઇન છે. અણધારી પાઇપલાઇન પ્રેશર સ્પાઇક્સ હેઠળ, તે સ્ટેમને બહાર ફૂંકાતા અટકાવે છે. સ્ટેમ ગેપની આસપાસ નાના ભાગેડુ ઉત્સર્જનને રોકવા માટે, સ્ટેમ સીલિંગ માટે મલ્ટી લેયર ગ્રેફાઇટ પેકિંગ ફીટ કરવામાં આવે છે. આ સીલિંગ ભાગો સામાન્ય સસ્તા ફાજલ ભાગો નથી; તેઓ ઉચ્ચ દબાણ અને મધ્યમ તાપમાન કામ કરવાની પરિસ્થિતિઓ સાથે મેળ ખાય છે.
