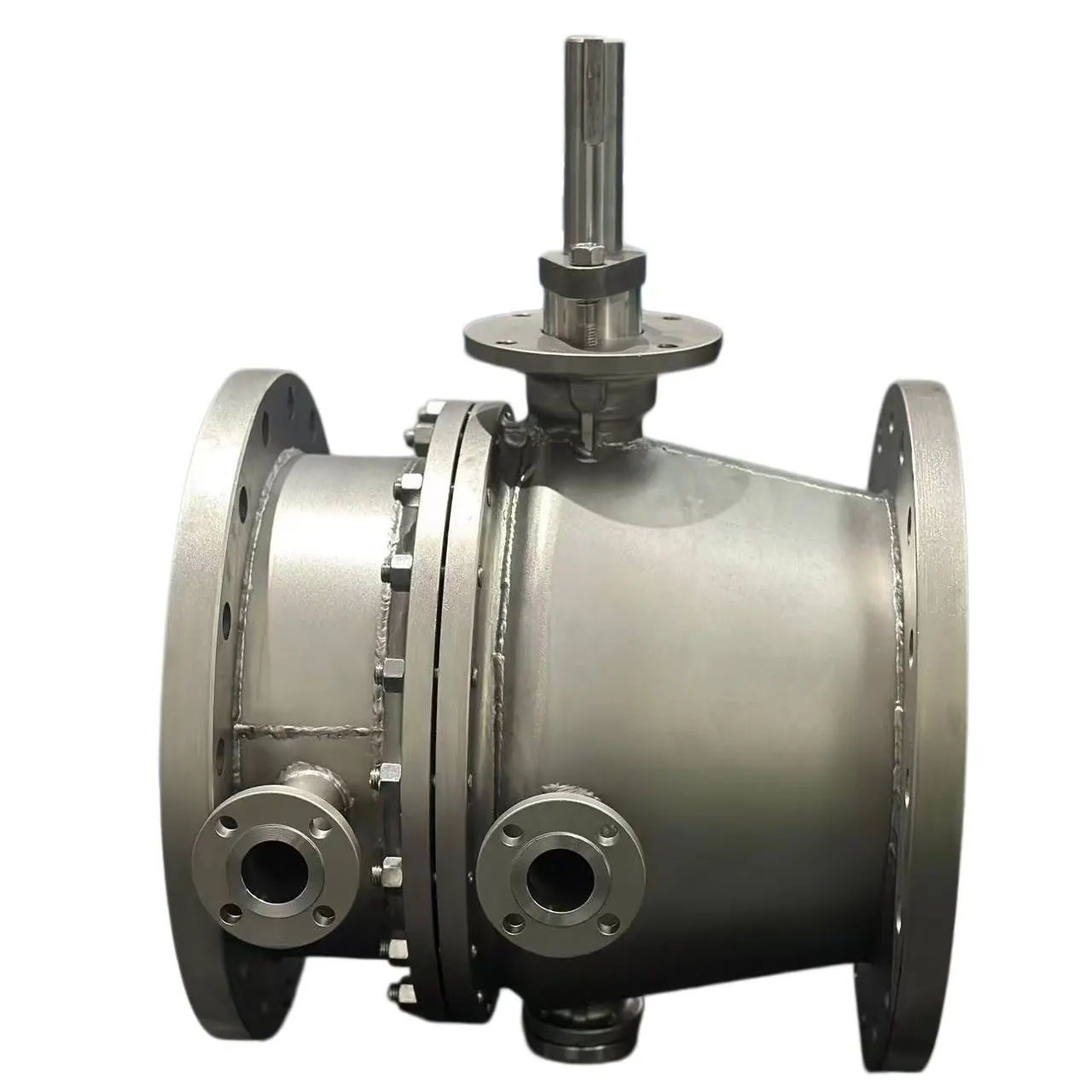

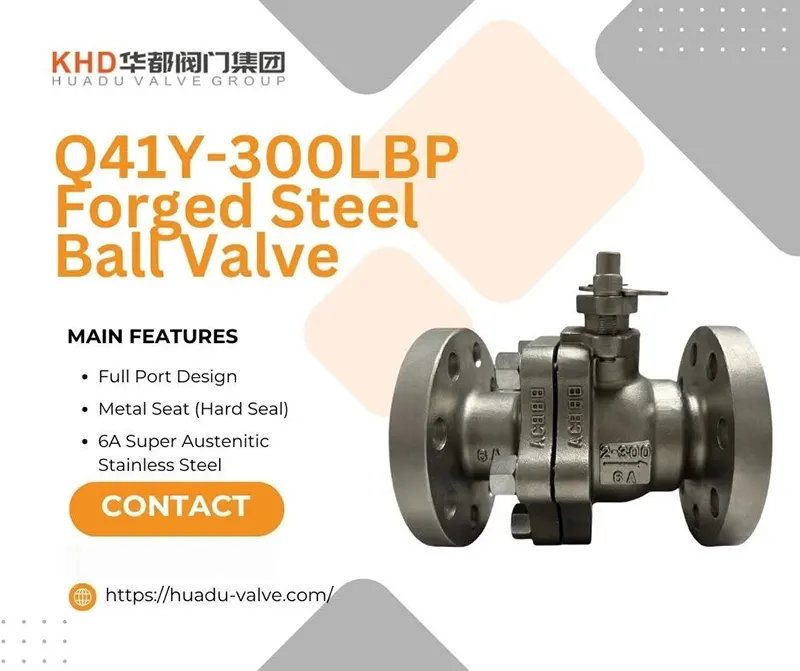

સ્ટેનલેસ સ્ટીલ ફિક્સ્ડ બોલ વાલ્વ બનાવટી ફ્લેંજ્ડ બોલ વાલ્વ

ઉત્પાદન લક્ષણો

- ટ્રુનિઅન માઉન્ટેડ ફિક્સ્ડ બોલ સ્ટ્રક્ચર, મોટા બોર અને ઉચ્ચ દબાણની કામ કરવાની પરિસ્થિતિઓ માટે યોગ્ય.

- ગાઢ સામગ્રી, ઉચ્ચ યાંત્રિક શક્તિ અને સારી કાટ વિરોધી કામગીરી સાથે બનાવટી વાલ્વ બોડી.

- સંપૂર્ણ પોર્ટ ડિઝાઇન, નાના પ્રવાહ પ્રતિકાર, મોટા પ્રવાહની ક્ષમતા, પાઇપલાઇન પિગિંગ સફાઈ માટે અનુકૂળ.

- સ્પ્રિંગ લોડેડ ફ્લોટિંગ સીટ દ્વિપક્ષીય ચુસ્ત શટ-ઓફ, નીચા લિકેજ દરને અનુભવે છે.

- એન્ટિ-બ્લો આઉટ સ્ટેમ ડિઝાઇન, એપીઆઇ 607નું પાલન કરતી એન્ટિ-સ્ટેટિક અને ફાયર સેફ સ્ટ્રક્ચરમાં બિલ્ટ.

- ઓપરેશન સલામતી સુધારવા માટે અસામાન્ય પોલાણના અતિશય દબાણ માટે સ્વ-રાહતની બેઠક.

- લો ઓપરેટિંગ ટોર્ક, લાંબા ગાળાની સ્થિર સેવા માટે વારંવાર ઓપનિંગ-ક્લોઝિંગ સાયકલને સપોર્ટ કરે છે.

મુખ્ય લક્ષણો

ઉત્પાદન માળખું

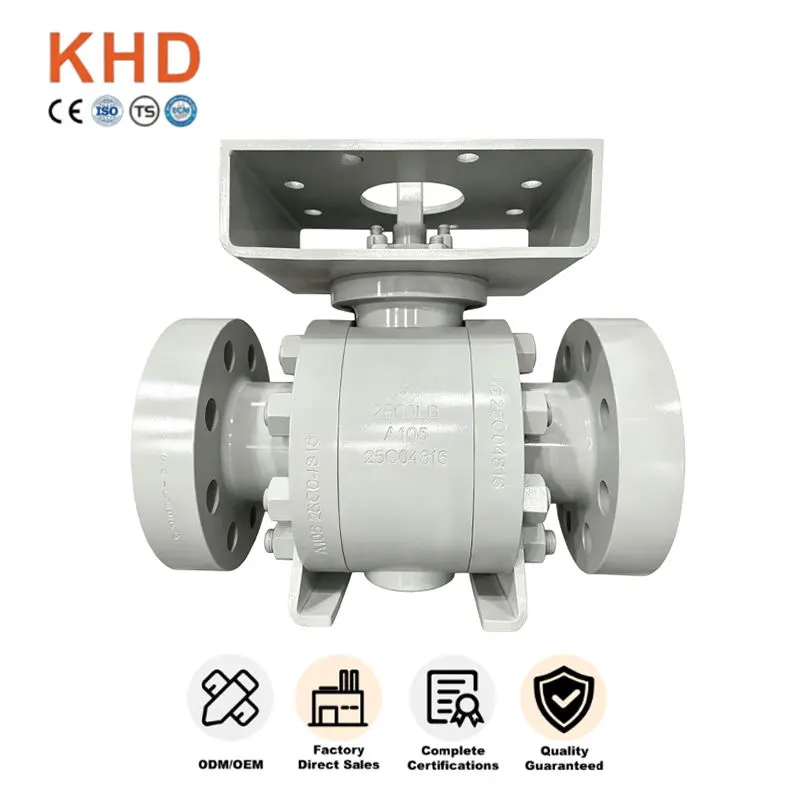

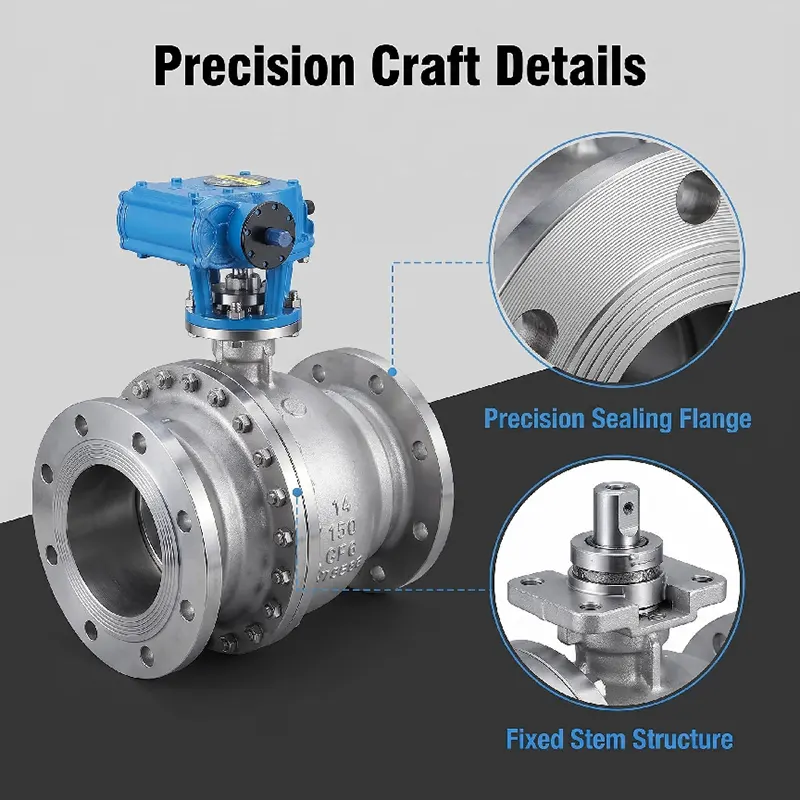

આ સ્ટેનલેસ સ્ટીલ ફિક્સ્ડ બોલ વાલ્વ બનાવટી ફ્લેંજ્ડ બોલ વાલ્વ છે. બોલને સીટ ફોર્સ દ્વારા તરતા બદલે ઉપલા અને નીચલા ટ્રુનિયન શાફ્ટ દ્વારા ટેકો આપવામાં આવે છે. મુખ્ય ઘટકોમાં બનાવટી વાલ્વ બોડી, બોનેટ, ફિક્સ્ડ બોલ, અપર અને લોઅર ટ્રુનિઅન શાફ્ટ, સ્પ્રિંગ પ્રીલોડેડ ફ્લોટિંગ સીટ્સ, એન્ટિ-બ્લો આઉટ સ્ટેમ, ફ્લેંજ કનેક્શન એન્ડ્સ અને એક્ટ્યુએટર્સ માટે ISO 5211 ટોપ માઉન્ટિંગ પેડનો સમાવેશ થાય છે. વિનંતી પર ડબલ બ્લોક અને બ્લીડ ફંક્શન પ્રદાન કરી શકાય છે. ફ્લેંજ ફેસ વિકલ્પો: RF, RTJ.

- વાલ્વ બોડી / બોનેટ: બનાવટી સ્ટેનલેસ સ્ટીલ A182 F304 / A182 F316L

- બોલ: બનાવટી સ્ટેનલેસ સ્ટીલ, હાર્ડ-ક્રોમિયમ પ્લેટેડ અથવા સ્ટેલાઇટ હાર્ડ-ફેસ્ડ

- સ્ટેમ: A182 F316 સ્ટેનલેસ સ્ટીલ

- સીટ સીલ: સોફ્ટ-સીલ માટે પીટીએફઇ / આરપીટીએફઇ; મેટલ હાર્ડ-સીલ માટે સ્ટેલાઇટ 6 હાર્ડ-એલોય

- ગાસ્કેટ અને ઓ રિંગ: FKM, PTFE, વિવિધ તાપમાન માધ્યમો માટે કસ્ટમાઇઝ્ડ

- બોલ્ટ્સ: B8 / B8M સ્ટેનલેસ સ્ટીલ બોલ્ટ્સ

દબાણ અને તાપમાન શ્રેણી

-પ્રેશર વર્ગ: PN16-PN100, વર્ગ150-વર્ગ 2500

-કામનું તાપમાન:

•સોફ્ટ-સીલ વર્ઝન:-29℃ ~ +200℃

•મેટલ હાર્ડ-સીલ વર્ઝન: -29℃ ~ +425℃

-ટેસ્ટ સ્ટાન્ડર્ડ: API 598, શેલ ટેસ્ટ 1.5 ગણું રેટેડ દબાણ; સીટ ટેસ્ટ 1.1 ગણું રેટેડ દબાણ

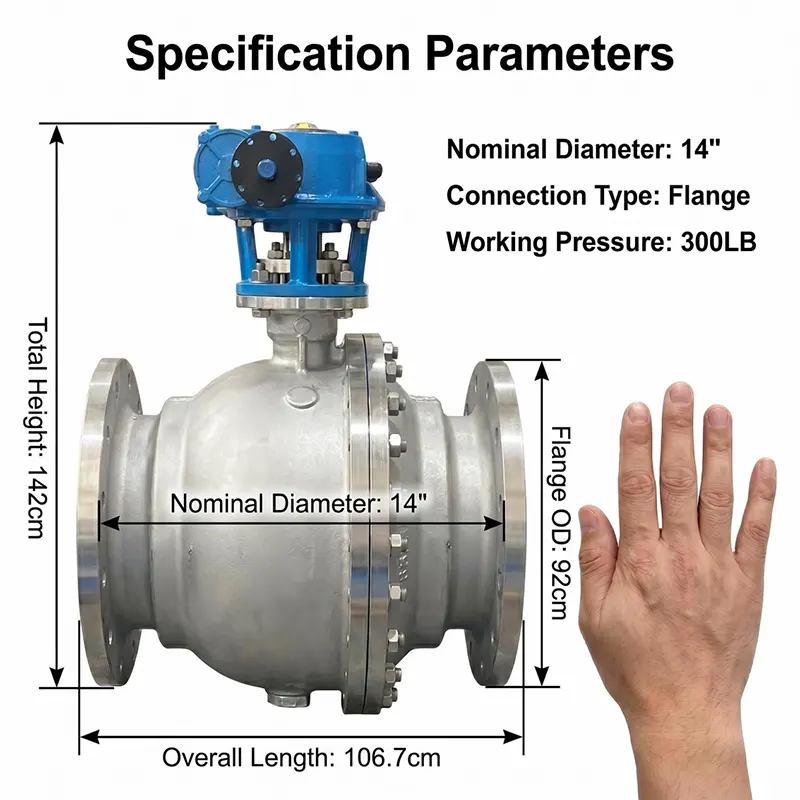

-કદ શ્રેણી: DN50-DN600 (NPS2"-NPS24")

કામગીરીના પ્રકારો

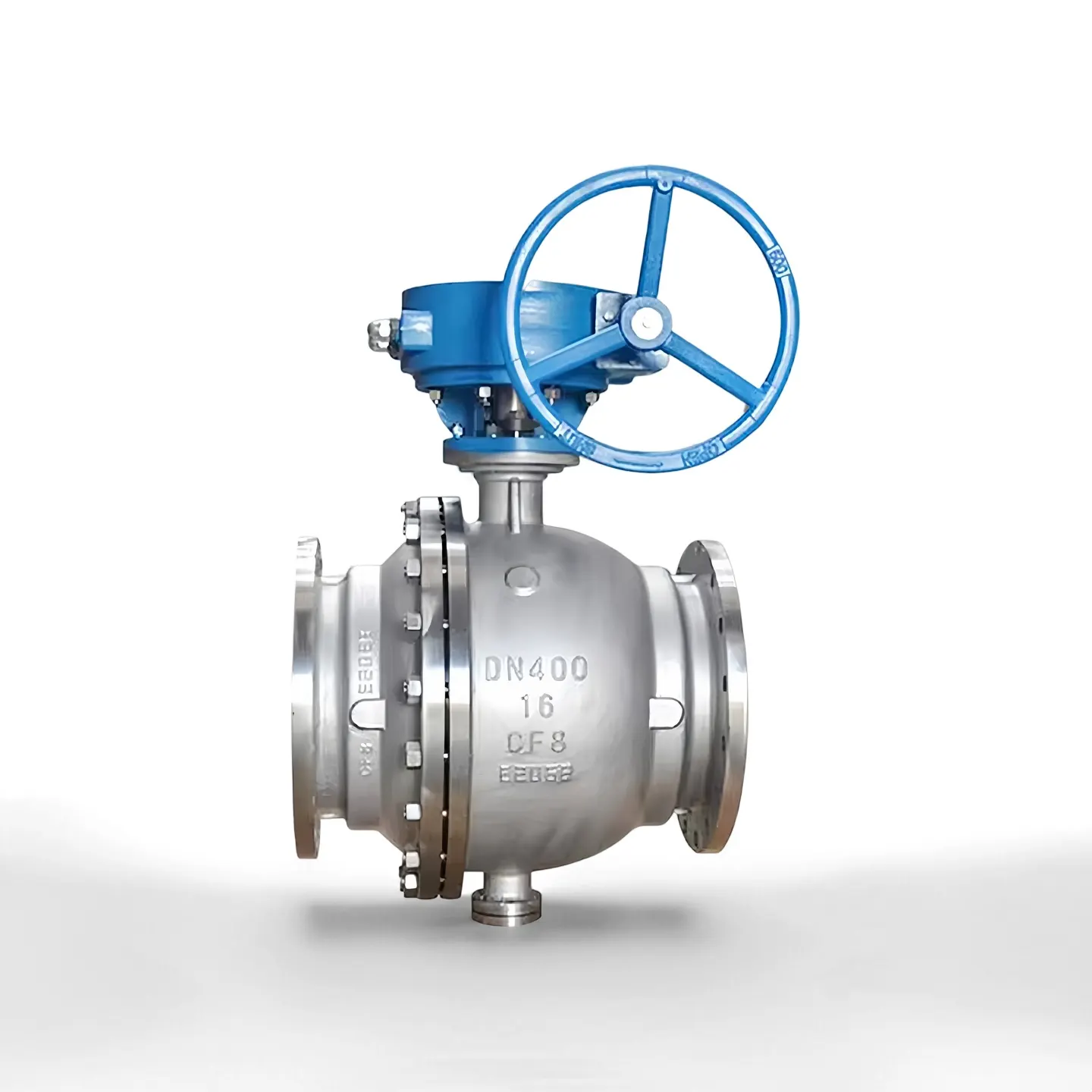

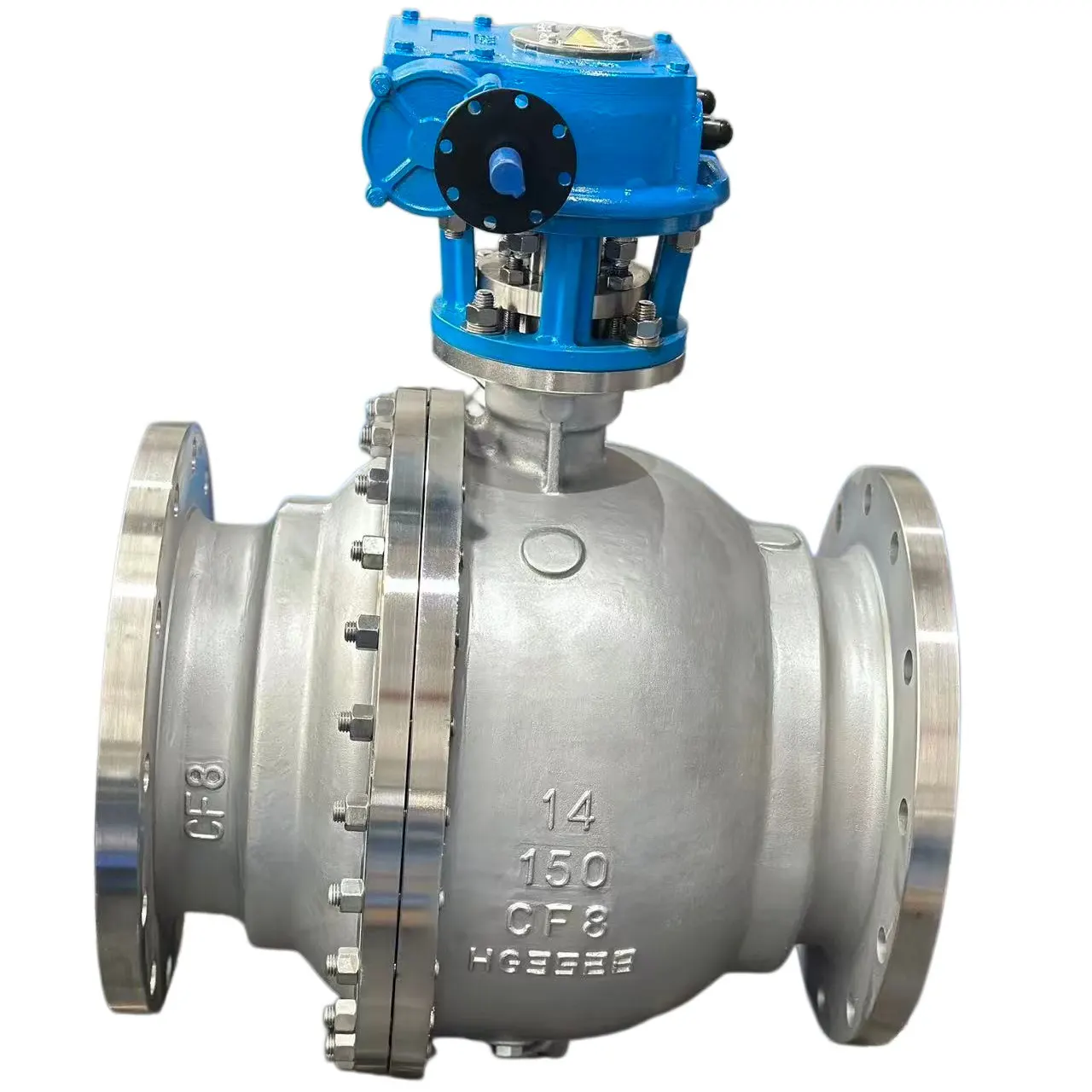

-મેન્યુઅલ: મોટા ટોર્કની જરૂરિયાત માટે વોર્મ ગિયર ઓપરેટર

-વાયુયુક્ત: સિંગલ એક્ટિંગ / ડબલ એક્ટિંગ ન્યુમેટિક એક્ટ્યુએટર, લિમિટ સ્વીચ અને સોલેનોઇડ વાલ્વ સાથે

-ઇલેક્ટ્રિક: રિમોટ ઓટોમેટિક કંટ્રોલ માટે ઓન-ઓફ પ્રકાર અથવા મોડ્યુલેટિંગ ઇલેક્ટ્રિક એક્ટ્યુએટર

-ખાસ વિનંતી પર હાઇડ્રોલિક / ઇલેક્ટ્રો હાઇડ્રોલિક એક્ટ્યુએશન ઉપલબ્ધ છે

બધા એક્ટ્યુએટર્સ ISO 5211 માઉન્ટ કરવાનું પ્લેટફોર્મ ફિટ કરે છે.

અરજીઓ

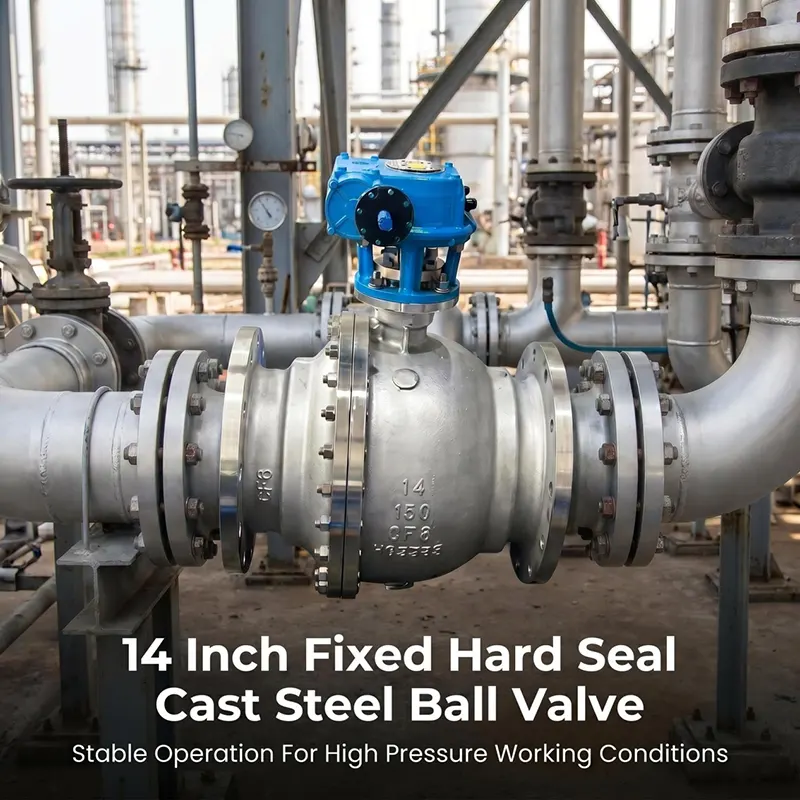

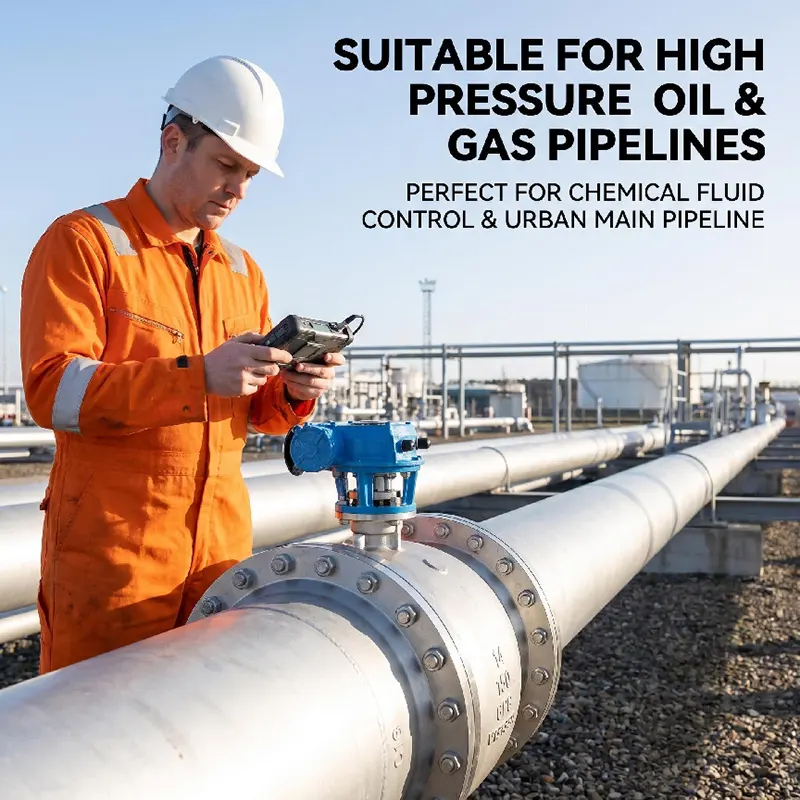

પ્રવાહી, ગેસ અને ક્ષતિગ્રસ્ત માધ્યમ માટે ઑન-ઑફ અને આઇસોલેશન સેવા માટે વ્યાપકપણે અપનાવવામાં આવે છે. મુખ્યત્વે તેલ અને ગેસ લાંબા-અંતરની પાઇપલાઇન્સ, પેટ્રોકેમિકલ પ્લાન્ટ્સ, રાસાયણિક પ્રક્રિયા, પાવર જનરેશન, વોટર ટ્રીટમેન્ટ, LNG અને અન્ય હેવી ડ્યુટી ઔદ્યોગિક પ્રોજેક્ટ્સમાં વપરાય છે.

શા માટે અમારું સ્ટેનલેસ સ્ટીલ ફિક્સ્ડ બોલ વાલ્વ બનાવટી ફ્લેંજ્ડ બોલ વાલ્વ પસંદ કરો！

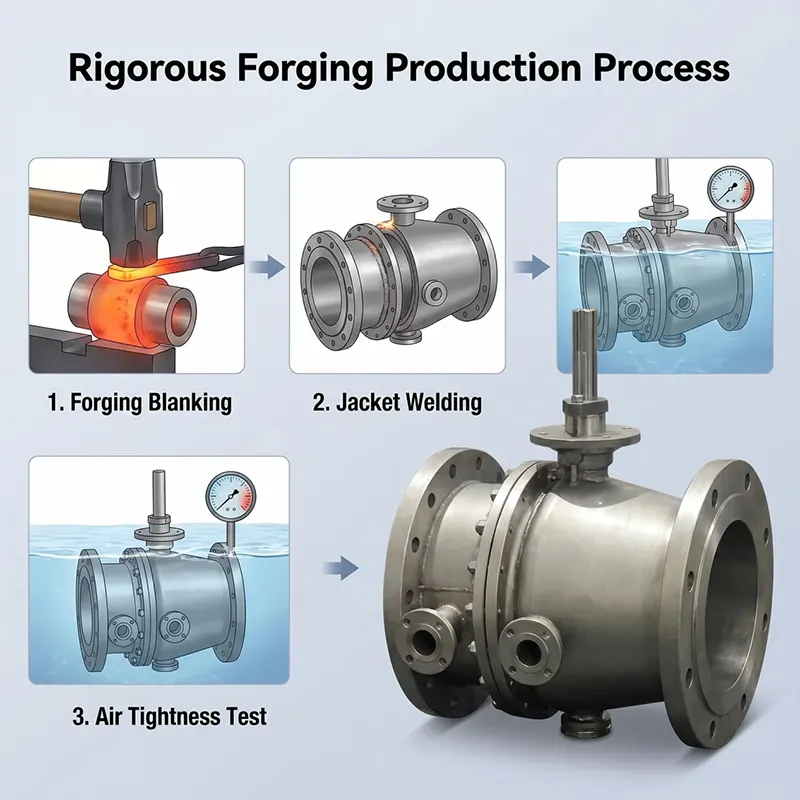

1. સંપૂર્ણ ફોર્જિંગ પ્રક્રિયા અપનાવો, છિદ્રાળુતા ખામીને કાસ્ટ કર્યા વિના આંતરિક સામગ્રી કોમ્પેક્ટ, ઉચ્ચ દબાણવાળી હેવી ડ્યુટી પાઇપલાઇનને ફિટ કરો.

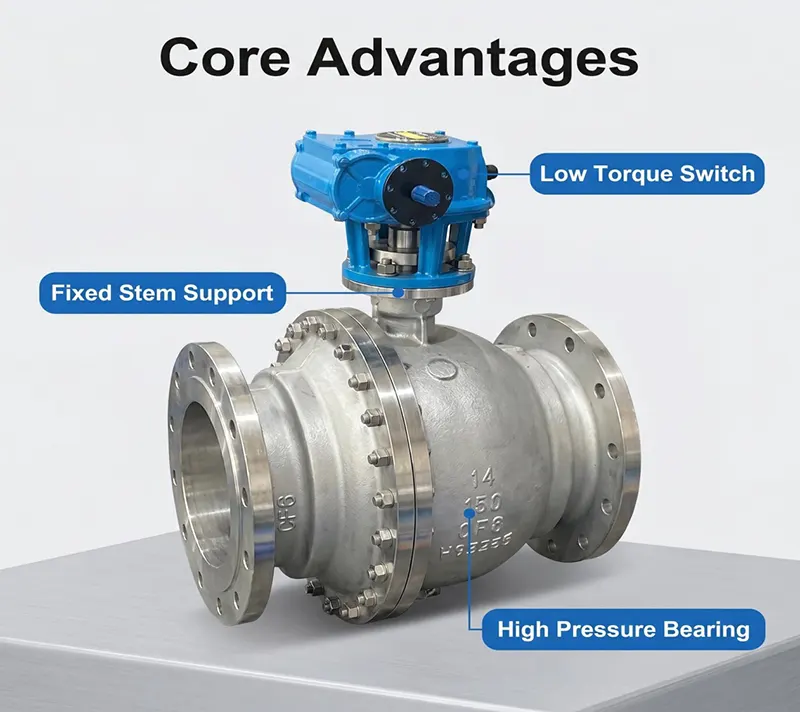

2. ટ્રુનિયન ફિક્સ્ડ બોલ ડિઝાઇન મોટા કદના ઉચ્ચ દબાણની કાર્યકારી સ્થિતિ માટે ઓપરેટિંગ ટોર્કને મોટા પ્રમાણમાં ઘટાડે છે.

3. સખત સામગ્રી ઇનકમિંગ નિરીક્ષણ, દરેક વાલ્વ ડિલિવરી પહેલાં સંપૂર્ણ હાઇડ્રોસ્ટેટિક અને ગેસ સીટ લિકેજ ટેસ્ટ પાસ કરે છે.

4. વિવિધ તાપમાન અને મધ્યમ માંગને મેચ કરવા માટે સોફ્ટ-સીલ અને મેટલ હાર્ડ-સીલ બે વર્ઝનને સપોર્ટ કરો.

5. અમે તમારા પ્રોજેક્ટ માટે સંપૂર્ણ ટેક્નિકલ સપોર્ટ, ડ્રોઇંગ રિવ્યૂ અને વેચાણ પછીનું માર્ગદર્શન ઑફર કરીએ છીએ.

ખરીદી માર્ગદર્શિકા

પૂછપરછ મોકલતી વખતે કૃપા કરીને નીચેની માહિતી પ્રદાન કરો:

1. નામાંકિત કદ અને દબાણ વર્ગ

2. કાર્યકારી માધ્યમ, વાસ્તવિક કાર્યકારી તાપમાન

3. સીલ પ્રકાર: સોફ્ટ સીલ અથવા મેટલ હાર્ડ સીલ

4. ઓપરેશનનો પ્રકાર (વોર્મ ગિયર / ન્યુમેટિક / ઇલેક્ટ્રિક વગેરે)

5. ફ્લેંજ સ્ટાન્ડર્ડ અને ફ્લેંજ ફેસ પ્રકાર (RF / RTJ)

6. ખાસ જરૂરિયાત: ફાયર સેફ, ડીબીબી ફંક્શન, કાટ વિરોધી સારવાર વગેરે.

અમારું એન્જિનિયર તમારી કાર્યકારી સ્થિતિ અનુસાર યોગ્ય દરખાસ્ત આપશે.

પેકેજિંગ અને શિપિંગ

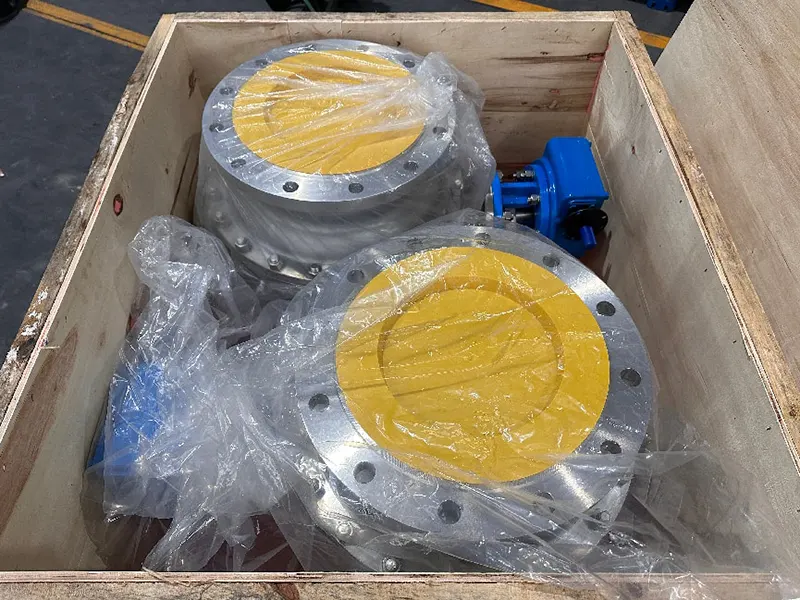

દરેક વાલ્વને પેકિંગ કરતા પહેલા સાફ અને સુરક્ષિત કરવામાં આવશે. આંતરિક પોલાણને સ્વચ્છ રાખવા માટે વાલ્વ પોર્ટને પ્લાસ્ટિક કેપ્સથી સીલ કરવામાં આવે છે. વાલ્વ દરિયાઈ નૂર માટે યોગ્ય નક્કર પ્લાયવુડ ક્રેટમાં પેક કરવામાં આવે છે. અમે EXW, FOB, CIF, DAP અને અન્ય વેપાર શરતોને સમર્થન આપીએ છીએ. માલ નિયુક્ત બંદર અથવા વેરહાઉસમાં પહોંચાડી શકાય છે.

OEM અને ODM

અમે OEM અને ODM ઓર્ડર સ્વીકારીએ છીએ. અમે બોડી મટિરિયલ, સીલ મટિરિયલ, ફ્લેંજ સ્ટાન્ડર્ડ, સ્પેશિયલ એક્સ્ટેંશન સ્ટેમ, સ્પેશિયલ પેઇન્ટિંગ અને લોગો માર્કિંગને કસ્ટમાઇઝ કરી શકીએ છીએ ગ્રાહક ડ્રોઇંગ અથવા તકનીકી જરૂરિયાત અનુસાર. પ્રોજેક્ટ ઓર્ડર માટે લવચીક MOQ.

નિરીક્ષણ અને પરીક્ષણ

દરેક વાલ્વ એપીઆઈ 598 સ્ટાન્ડર્ડ અનુસાર શિપમેન્ટ પહેલાં સંપૂર્ણ શ્રેણીના નિરીક્ષણમાંથી પસાર થાય છે.

- કાચો માલ ઇનકમિંગ ઇન્સ્પેક્શન: સામગ્રીની રાસાયણિક રચના અને યાંત્રિક ગુણધર્મની તપાસ, સામગ્રીની ટ્રેસેબિલિટી રેકોર્ડ પ્રદાન કરવામાં આવે છે.

- શેલ હાઇડ્રોસ્ટેટિક ટેસ્ટ: વાલ્વ બોડી અને બોનેટ માટે 1.5 ગણું રેટેડ દબાણ.

- સીટ લિકેજ ટેસ્ટ: 1.1 ગણું રેટેડ દબાણ, પાણી અથવા નાઇટ્રોજન માધ્યમ.

- વિઝ્યુઅલ ઇન્સ્પેક્શન, ડાયમેન્શન ચેક, પેઇન્ટ અને સરફેસ ફિનિશ ઇન્સ્પેક્શન.

- ગ્રાહકની વિનંતી પર SGS, BV જેવી તૃતીય પક્ષ સંસ્થા દ્વારા સાક્ષી પરીક્ષણ સ્વીકાર્ય છે.

- MTC સામગ્રી પરીક્ષણ પ્રમાણપત્ર, હાઇડ્રો-ટેસ્ટ રિપોર્ટ, અનુરૂપતા પ્રમાણપત્ર સહિતના દસ્તાવેજોનો સંપૂર્ણ સેટ પૂરો પાડી શકાય છે.

સ્થાપન અને જાળવણી માર્ગદર્શિકા

- વેલ્ડિંગ સ્લેગ, રેતી અને કાટમાળ સાફ કરવા માટે ઇન્સ્ટોલેશન પહેલાં પાઇપલાઇનને સારી રીતે સાફ કરો, સીલિંગ ચહેરાને નુકસાન ટાળો.

- વાલ્વને યોગ્ય પ્રવાહની દિશામાં માઉન્ટ કરો, ફ્લેંજ બોલ્ટને બરાબર અને સમાન રીતે ક્રોસ કરો.

- લાંબા સમય સુધી સ્ટોરેજ અથવા કામ કરવાની સ્થિતિ માટે વાલ્વને અડધી ખુલ્લી સ્થિતિમાં ન રાખો.

- નિયમિત કામગીરી માટે, સીલ ચોંટતા અટકાવવા માટે સમયાંતરે પૂર્ણ સ્ટ્રોક ઓપનિંગ ક્લોઝિંગ સાયકલ ચલાવો.

- નિયમિત સ્થળ નિરીક્ષણ દરમિયાન બાહ્ય લિકેજ માટે ફ્લેંજ જોઈન્ટ, સ્ટેમ પેકિંગ તપાસો.

- આયોજિત શટડાઉન દરમિયાન પહેરવામાં આવતા સીલ ભાગો બદલો; તમારા કાર્યકારી માધ્યમ માટે મેચિંગ સીલ સામગ્રીનો ઉપયોગ કરો.

- જો એક્ટ્યુએટર સાથે ફીટ કરેલ હોય, તો એક્ટ્યુએટર ટોર્ક તપાસો, સ્વીચની સ્થિતિને નિયમિતપણે મર્યાદિત કરો.

વેચાણ પછીની સેવા

-વોરંટી અવધિ: શિપમેન્ટની તારીખથી 12 મહિનાની વોરંટી ગણતરી, ઉત્પાદન ખામીઓ સામે.

-અમે ડ્રોઇંગ રિવ્યૂ, પેરામીટર કન્ફર્મેશન અને ઓપરેશન ગાઇડન્સ સહિત ટેકનિકલ સપોર્ટ પ્રદાન કરીએ છીએ.

-અમારી એન્જિનિયરિંગ ટીમ 24 કામકાજના કલાકોમાં તકનીકી પૂછપરછનો જવાબ આપે છે.

- સ્પેર પાર્ટ્સ (સીટ, ગાસ્કેટ, સ્ટેમ પેકિંગ) ફરીથી ઓર્ડર માટે ઉપલબ્ધ છે.

- મોટા પાયે પ્રોજેક્ટ ઓર્ડર માટે સાઇટ પર તકનીકી પરામર્શ ગોઠવી શકાય છે.

નોંધ: વોરંટી ખોટી ઇન્સ્ટોલેશન, ખોટી કામગીરી અથવા અયોગ્ય માધ્યમ સ્થિતિને કારણે થતા નુકસાનને આવરી લેતી નથી.

સંબંધિત ભલામણ ઉત્પાદનો

-ફ્લોટિંગ બોલ વાલ્વ (2 પીસ/3 પીસ સ્ટેનલેસ સ્ટીલ બોલ વાલ્વ)

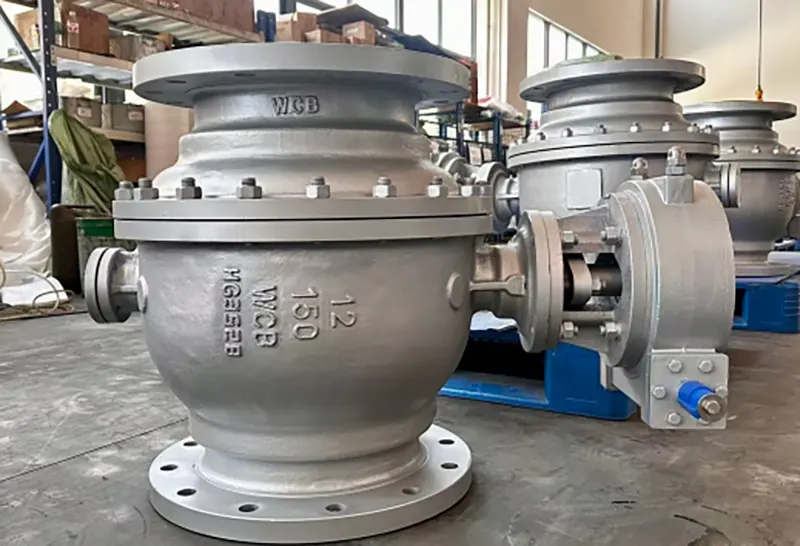

-WCB કાર્બન સ્ટીલ ફિક્સ્ડ ટ્રુનિયન બોલ વાલ્વ

-ઉચ્ચ સ્નિગ્ધતાવાળા માધ્યમ માટે જેકેટ ઇન્સ્યુલેટેડ ફિક્સ્ડ બોલ વાલ્વ

-બોલ વાલ્વ વાયુયુક્ત / ઇલેક્ટ્રિક સંપૂર્ણ એક્ટ્યુએટર સેટ સાથે

-ઉચ્ચ તાપમાન સેવા માટે મેટલ હાર્ડ-સીલ ફિક્સ્ડ બોલ વાલ્વ

અમારી ફેક્ટરી તાકાત

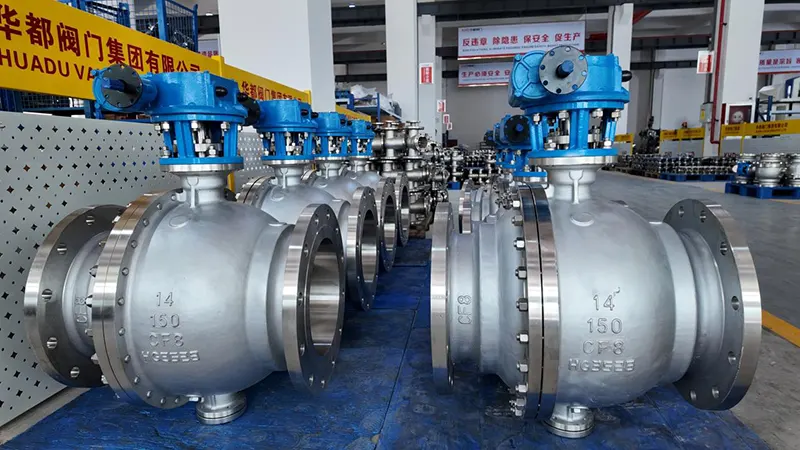

હુઆડુ વાલ્વ ગ્રૂપ વેન્ઝોઉ ચીનમાં સ્થિત છે, જે ઔદ્યોગિક વાલ્વ ડિઝાઇન, ફોર્જિંગ, મશીનિંગ અને એસેમ્બલીમાં વિશિષ્ટ છે. અમે ફોર્જિંગ વર્કશોપ, CNC મશીનિંગ વર્કશોપ, એસેમ્બલિંગ વર્કશોપ અને સ્વતંત્ર ટેસ્ટ લેબ સહિત સંપૂર્ણ ઉત્પાદન લાઇન ધરાવીએ છીએ. તમામ નિર્ણાયક ઉત્પાદન પ્રક્રિયાઓ ઘરમાં પૂર્ણ થાય છે, સંપૂર્ણ આઉટસોર્સ્ડ નથી. અમારી પાસે વિદેશી તેલ ગેસ, પેટ્રોકેમિકલ અને પાણી પુરવઠા પ્રોજેક્ટ ઓર્ડર માટે સમૃદ્ધ અનુભવ છે. અમારા ઉત્પાદનો દક્ષિણપૂર્વ એશિયા, મધ્ય પૂર્વ, યુરોપ અને અન્ય પ્રદેશોમાં નિકાસ કરવામાં આવે છે.

પૂછપરછ માટે કૉલ કરો

કૃપા કરીને કદ, દબાણ, મધ્યમ, તાપમાન, કામગીરીનો પ્રકાર અને વિશેષ માંગણીઓ સહિત તમારી વિગતવાર કાર્યકારી સ્થિતિની જરૂરિયાતો અમને મોકલો. અમારી તકનીકી ટીમ ટૂંક સમયમાં તમારા માટે ઔપચારિક અવતરણનું મૂલ્યાંકન કરશે અને તૈયાર કરશે. સ્વાગત નમૂના ઓર્ડર અને મોટા પ્રોજેક્ટ સહકાર.
