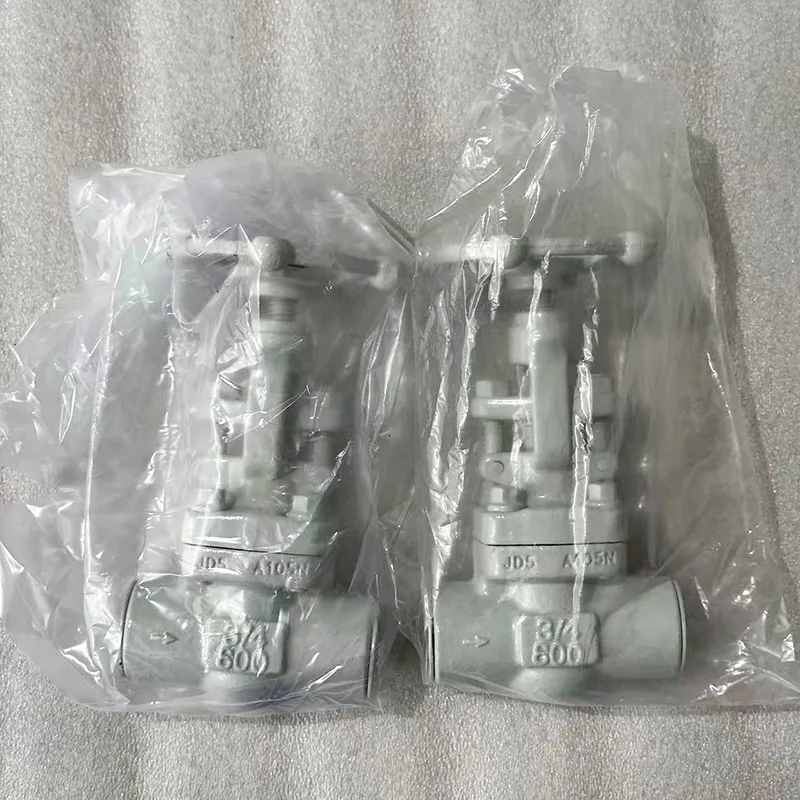

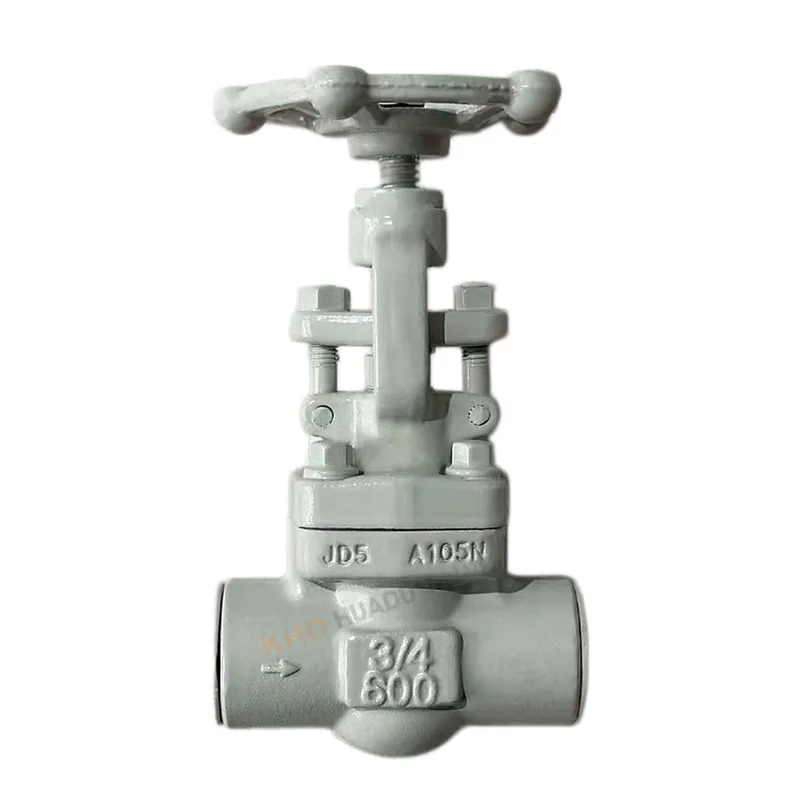

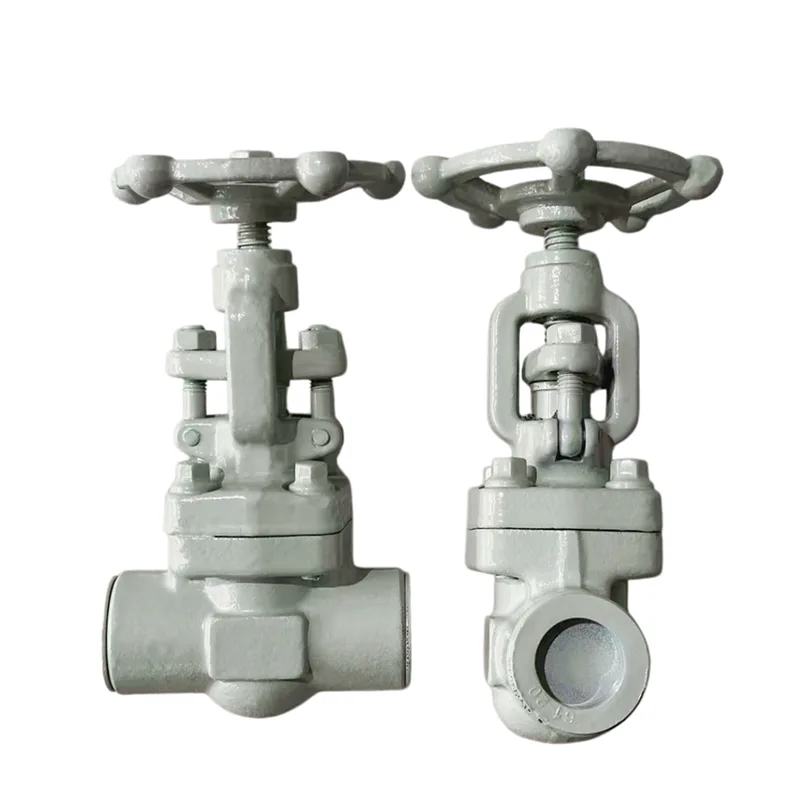

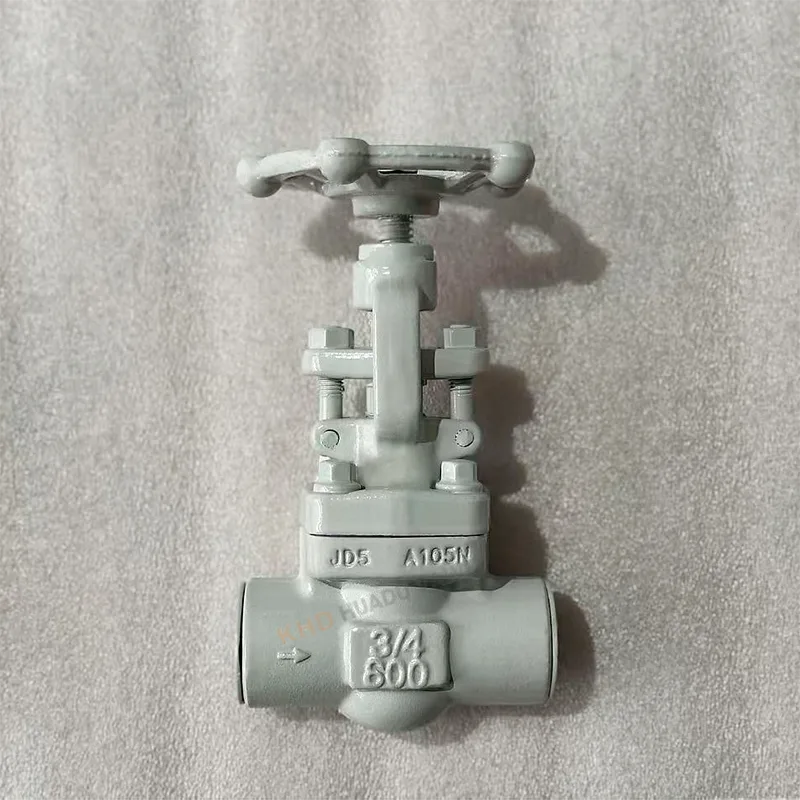

સોકેટ-વેલ્ડેડ ફોર્જ્ડ ગેટ વાલ્વ

સોકેટ-વેલ્ડેડ બનાવટી ગેટ વાલ્વ એ ઉચ્ચ દબાણવાળા ઔદ્યોગિક વાલ્વ છે જે પાઇપલાઇન શટ-ઓફ અને ફ્લો કંટ્રોલ માટે રચાયેલ છે. Huadu વાલ્વ ગ્રૂપ દ્વારા ઉત્પાદિત, તે A105N બનાવટી કાર્બન સ્ટીલનો ઉપયોગ કરે છે અને વર્ગ 600 કાર્યકારી પરિસ્થિતિઓ માટે યોગ્ય છે. તે પેટ્રોલિયમ, રાસાયણિક, પાવર અને ઉચ્ચ-દબાણવાળી સ્ટીમ સિસ્ટમ્સમાં વ્યાપકપણે ઉપયોગમાં લેવાય છે જ્યાં સલામતી અને સીલિંગ કામગીરી મહત્વપૂર્ણ છે. સોકેટ-વેલ્ડેડ બનાવટી ગેટ વાલ્વ ઔદ્યોગિક કામગીરીમાં સ્થિર કામગીરી અને લાંબા સેવા જીવનની ખાતરી આપે છે.

કાચો માલ અને માળખાકીય ફાયદા

ઉચ્ચ ગુણવત્તાની બનાવટી સ્ટીલ બોડી

સોકેટ-વેલ્ડેડ બનાવટી ગેટ વાલ્વ A105N બનાવટી કાર્બન સ્ટીલમાંથી બનાવવામાં આવે છે, જે સુનિશ્ચિત કરે છે:

ઉચ્ચ તાકાત અને ઘનતા

ઉત્તમ અસર પ્રતિકાર

છિદ્રો અથવા રેતીના છિદ્રો જેવી કોઈ કાસ્ટિંગ ખામી નથી

સખત સામગ્રી નિરીક્ષણ

કાચા માલના દરેક બેચની ખાતરી કરવા માટે સ્પેક્ટ્રલ વિશ્લેષણનો ઉપયોગ કરીને પરીક્ષણ કરવામાં આવે છે:

ચોક્કસ રાસાયણિક રચના

કોઈ રિસાયકલ અથવા ગૌણ સામગ્રી નથી

સ્થિર યાંત્રિક કામગીરી

સોકેટ-વેલ્ડ કનેક્શન લાભો

સોકેટ-વેલ્ડેડ બનાવટી ગેટ વાલ્વ કનેક્શન પ્રકાર પ્રદાન કરે છે:

મજબૂત સીલિંગ કામગીરી

ફ્લેંજ્સ કરતાં વધુ સારી ઉચ્ચ દબાણ પ્રતિકાર

જટિલ સિસ્ટમમાં ઘટાડો લિકેજ જોખમ

ટેકનિકલ વિશિષ્ટતાઓ

માનક પરિમાણો

કદ: DN15–DN50 (નિયમિત સ્ટોક)

પ્રેશર રેટિંગ: વર્ગ 300 / વર્ગ 600

સામગ્રી: A105N બનાવટી કાર્બન સ્ટીલ

પ્રકાર: સોકેટ-વેલ્ડેડ બનાવટી ગેટ વાલ્વ

તાપમાન શ્રેણી: -29°C થી 570°C

ઉત્પાદન પ્રક્રિયા

સોકેટ-વેલ્ડેડ બનાવટી ગેટ વાલ્વ આના દ્વારા બનાવવામાં આવે છે:

ઇન્ટિગ્રલ ડાઇ ફોર્જિંગ

હીટ ટ્રીટમેન્ટ (સામાન્ય પ્રક્રિયા)

CNC ચોકસાઇ મશીનિંગ

પ્રદર્શન લક્ષણો

માઇક્રોન-સ્તરની સીલિંગ સપાટીની ચોકસાઈ

શૂન્ય-લિકેજ સીલિંગ કામગીરી

જામિંગ વિના સરળ કામગીરી

ઉચ્ચ-તાપમાન સ્ટીમ સિસ્ટમ્સ માટે યોગ્ય

એપ્લિકેશન વિસ્તારો

તેલ અને ગેસ ઉદ્યોગ

સોકેટ-વેલ્ડેડ બનાવટી ગેટ વાલ્વનો વ્યાપકપણે ઉપયોગ થાય છે:

રિફાઇનરી પાઇપલાઇન્સ

ઓઇલ ટ્રાન્સમિશન સિસ્ટમ્સ

કુદરતી ગેસ સુવિધાઓ

કેમિકલ ઇન્ડસ્ટ્રી

ઉચ્ચ દબાણની રાસાયણિક પાઇપલાઇન્સ

સડો કરતા પ્રવાહી નિયંત્રણ સિસ્ટમો

રિએક્ટર ઇનલેટ/આઉટલેટ સિસ્ટમ્સ

પાવર ઇન્ડસ્ટ્રી

સ્ટીમ પાઇપલાઇન્સ

થર્મલ પાવર સિસ્ટમ્સ

કન્ડેન્સેટ પાઇપલાઇન્સ

સામાન્ય ઔદ્યોગિક ઉપયોગ

ઉચ્ચ દબાણવાળા નાના-વ્યાસની પાઇપલાઇન્સ

સાધનો અલગતા સિસ્ટમો

સલામતી શટ-ઑફ એપ્લિકેશન

મુખ્ય લક્ષણો

FAQ

સોકેટ-વેલ્ડ કનેક્શન શું છે?

સોકેટ-વેલ્ડ કનેક્શન એ પાઇપ જોડવાની પદ્ધતિ છે જ્યાં પાઇપને રિસેસ કરેલા સોકેટમાં દાખલ કરવામાં આવે છે અને પછી બહારની આસપાસ વેલ્ડિંગ કરવામાં આવે છે. તે સામાન્ય રીતે ઉચ્ચ-દબાણ, નાના-વ્યાસ સિસ્ટમોમાં વપરાય છે.

સોકેટ-વેલ્ડેડ બનાવટી ગેટ વાલ્વના કિસ્સામાં, પાઇપને વાલ્વ એન્ડ સોકેટમાં દાખલ કરવામાં આવે છે અને મજબૂત, લીક-પ્રતિરોધક સંયુક્ત બનાવવા માટે વેલ્ડિંગ કરવામાં આવે છે.

સોકેટ-વેલ્ડ કનેક્શનની મુખ્ય લાક્ષણિકતાઓ

ઉચ્ચ તાકાત અને દબાણ પ્રતિકાર

ઉત્તમ સીલિંગ કામગીરી

DN15–DN50 નાની પાઈપલાઈન માટે યોગ્ય

થ્રેડેડ સાંધાઓની સરખામણીમાં લિકેજનું જોખમ ઓછું

તેલ, ગેસ અને સ્ટીમ સિસ્ટમ્સમાં સામાન્ય

શું વેલ્ડીંગ કરતા પહેલા સોકેટ-વેલ્ડ વાલ્વને ડિસએસેમ્બલ કરવા જોઈએ?

હા, ચોક્કસ. સોકેટ-વેલ્ડેડ બનાવટી ગેટ વાલ્વ સ્થાપિત કરતા પહેલા, વેલ્ડીંગ દરમિયાન વાલ્વને આંશિક રીતે એસેમ્બલ ન કરવો જોઈએ.

યોગ્ય ઇન્સ્ટોલેશન પ્રેક્ટિસ:

જો શક્ય હોય તો આંતરિક ઘટકો દૂર કરો (અથવા ખાતરી કરો કે વાલ્વ સંપૂર્ણપણે ખુલ્લું છે)

સોકેટમાં પાઇપને સંપૂર્ણપણે દાખલ કરો

એક નાનો વિસ્તરણ ગેપ જાળવો (~1.5–2 મીમી)

ફક્ત બાહ્ય સંયુક્ત પર વેલ્ડીંગ કરો

વાલ્વ ઓપરેટ કરતા પહેલા ઠંડુ થવા દો

મહત્વપૂર્ણ નોંધો:

વાલ્વ બોડીને વધુ ગરમ કરવાનું ટાળો

વેલ્ડીંગ સ્લેગને વાલ્વ પોલાણમાં પ્રવેશતા અટકાવો

વેલ્ડીંગ પહેલાં યોગ્ય ગોઠવણીની ખાતરી કરો

અયોગ્ય વેલ્ડીંગ સીલિંગ સપાટીને નુકસાન પહોંચાડી શકે છે અને વાલ્વનું જીવન ઘટાડી શકે છે.

OS&Y અને બોલ્ટેડ બોનેટ વચ્ચે શું તફાવત છે?

આ બે અલગ-અલગ માળખાકીય ડિઝાઇન છે જેનો ઉપયોગ ગેટ વાલ્વમાં થાય છે.

OS&Y (સ્ક્રુ અને યોકની બહાર)

સ્ટેમ થ્રેડ વાલ્વ બોડીની બહાર છે

દૃશ્યમાન સ્ટેમ હિલચાલ ખુલ્લી/બંધ સ્થિતિ સૂચવે છે

સરળ જાળવણી અને કામગીરી મોનીટરીંગ

આગ સંરક્ષણ અને ઔદ્યોગિક સિસ્ટમોમાં સામાન્ય

બોલ્ટેડ બોનેટ

બોનેટ બોલ્ટનો ઉપયોગ કરીને વાલ્વ બોડી સાથે જોડાયેલ છે

આંતરિક સ્ટેમ ડિઝાઇન (બાહ્ય રીતે દૃશ્યમાન નથી)

કોમ્પેક્ટ માળખું

સામાન્ય ઔદ્યોગિક કાર્યક્રમોમાં વ્યાપકપણે ઉપયોગમાં લેવાય છે

સરળ સરખામણી:

OS&Y = બાહ્ય દૃશ્યતા + સરળ ઓપરેશન મોનિટરિંગ

બોલ્ટેડ બોનેટ = કોમ્પેક્ટ + ખર્ચ-અસરકારક માળખું

પ્રોજેક્ટની જરૂરિયાતોને આધારે સોકેટ-વેલ્ડેડ બનાવટી ગેટ વાલ્વમાં બંને પ્રકારો લાગુ કરી શકાય છે.
